产品简介:

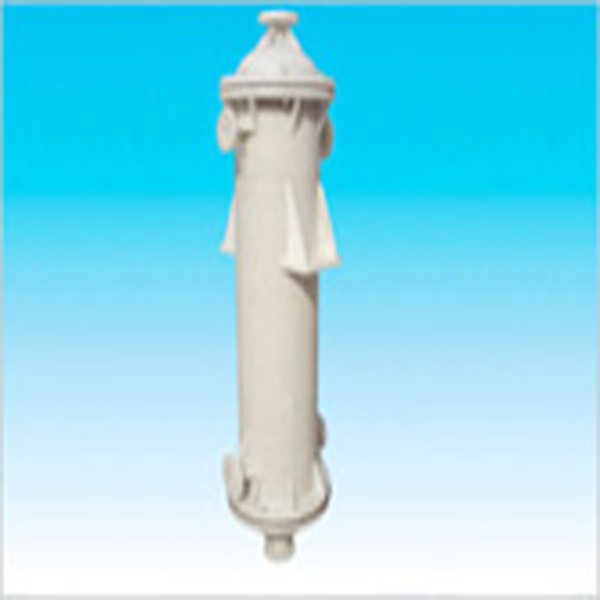

石墨改性聚丙烯列管式换热器，是我国近期发展起来的新型换热设备是北京化工学院的科研成果，八O年国家化工部对此组织了技术鉴定，同年荣获化工部重大科技成果奖。
应用石墨改性聚丙烯制成的换热器，属国内较好的换热设备。本设备采用石墨改性聚丙烯制成导热管，选用优质纯聚丙烯制成壳体、管板、封头、法兰、接管等零件。
耐腐蚀性：聚丙烯具有很好的耐化学品性，对于无机化合物，不论酸、碱、盐溶液，除强氧化性物料外，几乎直到12°C都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。
耐温性：聚丙烯塑料融点为164℃~174℃,因此一般使用温度可达-10℃~130℃。
重量轻：不结垢，不污染介质，也可用于食品工业。
无毒性：设备安装维修极为方便。
由于具有以上特点，所以本设备适合于化工、制药、染化、冶金，食品、环保、化纤等行业中做各种用途的换热设备及容器代替了原有的不锈钢、搪瓷；石墨、碳钢、玻璃等设备，使用后效果好，已受到广大用户的欢迎。
管口使用表:
|
符号
|
用途
|
|
a
|
壳程出口
|
|
b
|
壳程入口
|
|
c
|
管程入口
|
|
d
|
管程出口
|
|
e
|
放气口
|
|
f
|
排净口
|
|
石墨改性聚丙烯性能
|
数据
|
纯聚丙烯性能
|
数据
|
||
|
比重
|
1.1
|
比重
|
10.91
|
||
|
工作温度℃
|
-5-125
|
工作温度℃
|
-10-130
|
||
|
线膨胀系数X10-5/℃
|
5.7-12
|
线膨胀系数X10-5/℃
|
6-13
|
||
|
抗冲强度 kg/cm2
|
≥6.5
|
抗冲强度 kg/cm2
|
≥15
|
||
|
抗拉强度 kg/cm2
|
≥230
|
抗拉强度 kg/cm2
|
≥300
|
||
|
焊接抗拉强度 kg/cm2
|
≥123
|
焊接抗拉强度 kg/cm2
|
≥165
|
||
|
导热系数千卡/米.小时.度
|
2.8
|
导热系数千卡/米.小时.度
|
|
||
|
工作压力
|
正压MPa
|
≤0.3
|
工作压力
|
正压MPa
|
0.3
|
|
负压MPa
|
-0.1
|
负压MPa
|
-0.1
|
||
|
出厂水压试验MPa
|
0.4
|
出厂水压试验MPa
|
0.4
|
||
物理接写性能表:
|
石墨改性聚丙烯
|
纯聚丙烯
|
||||
|
性能
|
数据
|
性能
|
数据
|
||
|
比重
|
1.1
|
比重
|
0.93
|
||
|
工作温度℃
|
-10～125
|
工作温度℃
|
-10～130
|
||
|
线膨胀系数×10-5/℃
|
5.7～12
|
线膨胀系数×10-5/℃
|
6～13
|
||
|
抗冲强度kg/cm2
|
6.44
|
抗冲强度kg/cm2
|
≥15
|
||
|
抗冲强度kg/cm2
|
230
|
抗冲强度kg/cm2
|
≤300
|
||
|
焊接抗拉强度kg/cm2
|
2.6
|
焊接抗拉强度kg/cm2
|
165
|
||
|
导热系数千卡/米.小时.度
|
2.8
|
导热系数千卡/米.小时.度
|
|
||
|
工作压力
|
MPa
|
≤0.3
|
工作压力
|
MPa
|
≤0.3
|
|
真空MPa
|
-0.1
|
真空MPa
|
-0.1
|
||
|
出厂水压MPa
|
0.4
|
出厂水压MPa
|
0.4
|
||
注意事项:
1.订货时，请查阅产品说明书中的性能，针对介质和使用条件选购。
2.每台换热器规格面积由客户指定，换热器及壳体直径请参考换热器规格表。
3.壳程如需要多层折流板，可提出数量.以便按需制造。
4.订货时要指明安装形式，如改变管接口大小及防卫请客户提前指出。
5.塑料设备较脆，要轻拿轻放，安装时要慢慢紧固螺栓，以免损坏设备。
6.换热器支座可由用户自制或来图加工。
7.开车时先注入冷却水，应避免与明火接触。
换热器第列规格对照表
|
型号 |
公称换热 |
壳体 |
换热器 |
管接口法兰规格Dg10 |
安装尺寸 |
|||||||||
|
面积 |
实际 |
公称直径φ |
公称 |
管数 |
有效 |
a |
b |
c |
d |
e |
f |
立式 |
卧式 |
|
|
PSU |
2 |
2.21 |
250 |
20 |
48 |
860 |
40 |
32 |
50 |
40 |
25 |
32 |
1260 |
1410 |
|
|
3 |
3.14 |
250 |
20 |
48 |
1110 |
40 |
32 |
50 |
40 |
25 |
32 |
1510 |
1660 |
|
|
4 |
4 |
250 |
20 |
48 |
1450 |
40 |
32 |
50 |
40 |
25 |
32 |
1800 |
1950 |
|
|
4 |
4.14 |
310 |
20 |
72 |
1000 |
40 |
32 |
50 |
40 |
25 |
32 |
1485 |
1660 |
|
|
5 |
5.17 |
310 |
20 |
72 |
1300 |
40 |
32 |
50 |
40 |
25 |
32 |
1735 |
1710 |
|
|
6 |
6.12 |
310 |
20 |
72 |
1500 |
40 |
32 |
50 |
40 |
25 |
32 |
1965 |
2140 |
|
|
8 |
8.19 |
310 |
20 |
72 |
2040 |
40 |
32 |
70 |
50 |
25 |
32 |
2465 |
2640 |
|
|
10 |
10.18 |
310 |
20 |
72 |
2520 |
40 |
32 |
70 |
50 |
25 |
32 |
2956 |
3120 |
|
|
10 |
10.71 |
400 |
20 |
138 |
1350 |
50 |
40 |
70 |
50 |
25 |
32 |
1860 |
2060 |
|
|
12 |
12.21 |
400 |
20 |
138 |
1600 |
50 |
40 |
70 |
50 |
25 |
32 |
2050 |
2250 |
|
|
15 |
15.07 |
400 |
20 |
138 |
1960 |
50 |
40 |
70 |
50 |
25 |
32 |
2410 |
2610 |
|
|
16 |
16.18 |
400 |
20 |
138 |
2100 |
50 |
40 |
70 |
50 |
25 |
32 |
2550 |
2750 |
|
|
20 |
20.14 |
400 |
20 |
138 |
2600 |
70 |
50 |
80 |
70 |
32 |
40 |
3050 |
3250 |
|
|
||||||||||||||
